首頁>產品中心>調節閥系列

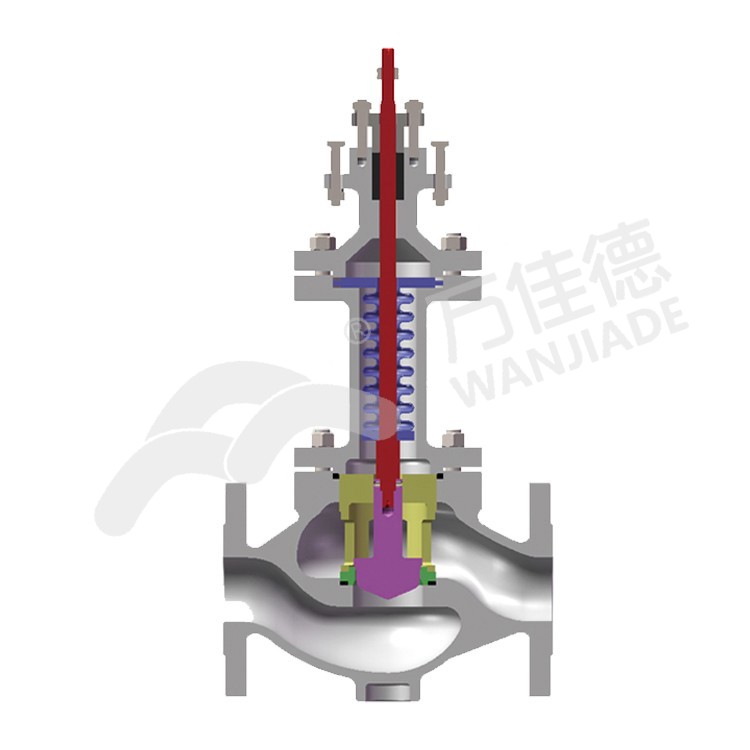

YH100PW 氣動波紋管單座調節閥

·閥體結構緊湊，流體通道呈S型，設有導流翼，防止紊流

·壓降損失小、流量大、可調范圍廣、流量特性精度高

·快換式閥座，一體式壓籠和導向套，泄漏量小

·上閥蓋內設有波紋管，對閥桿形成雙密封，堵絕流體外漏

·配用多彈簧薄膜執行機構，結構緊湊、體積小湊、輸出力大

獲取報價

產品詳情

流體掌控間，萬佳德展非凡

產品特點
應用標準
選擇閥體部件
結構型式
主要性能指標

產品特點

閥體結構緊湊，流體通道呈S型，設有導流翼，防止紊流
壓降損失小、流量大、可調范圍廣、流量特性精度高
快換式閥座，一體式壓籠和導向套，泄漏量小
上閥蓋內設有波紋管，對閥桿形成雙密封，堵絕流體外漏
配用多彈簧薄膜執行機構，結構緊湊、體積小湊、輸出力大

應用標準

	中國標準 Chinese Standard	美國標準 American Standard
質量保證 Quality assurance	ISO9001	ISO9001
設計制造design and manufacture	GB12224-2005	ASME B16.34
法蘭標準 flange standard	GB9113,GB9124.1 HG20592-2009	ASME B16.5
結構長度length of structure	GB/T17213.3	ASME B16.10 ISA S75.03
檢驗和試驗標準 inspection and test standard	GB/T4213-2008	ANSI FCI70-2 IEC60534-2-1

選擇閥體部件

公稱通徑DN	mm	15	20	25	32	40	50	65
公稱通徑DN	inch	1/2	3/4	1	1.25	1.5	2	2.5
公稱通徑DN	mm	80	100	125	150	200	250	300
公稱通徑DN	inch	3	4	5	6	8	10	12
公稱壓力 PN	PN	16、25、40、64
公稱壓力 PN	ANSI	CL150、CL300
連接形式 Connections	法蘭式；Flanged 焊接式Welding
形式 type	直通單座鑄造球型閥，不平衡閥芯 straight bore single casting ball valve,Unbalance plug
壓蓋形式 Gland	螺栓壓緊式bolt clamp
*上閥蓋溫度范圍 Bonnet temp	波紋管密封型 Bellows sealed type				-45～+350℃
填料 Packing	聚四氟乙烯V形填料聚四氟乙烯碳纖維柔性石墨Teflon V-ring, Teflon fiber, Grafoil
墊圈 Gasket	金屬纏繞石墨墊、金屬鋸齒型(316) matel wound graphite Gasket、Grooved metal gasket (316 stainless steel)
涂層Painting color	淺咖啡色(環氧樹脂),閥體閥蓋材質為不銹鋼時，均不加涂層。Light curry (Epoxy resin group) is stan- dard. In the case of stainless steel body, no painting is standard.

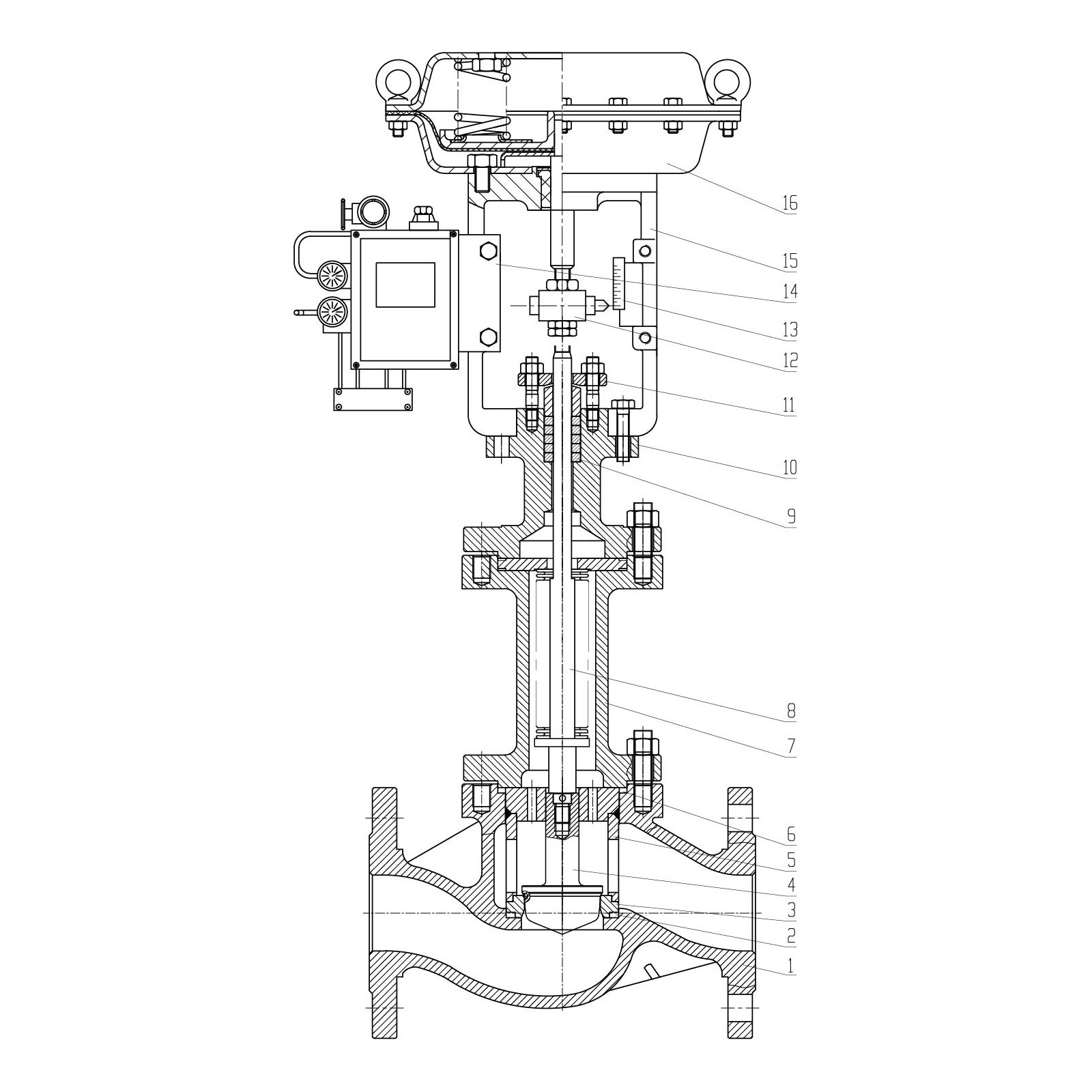

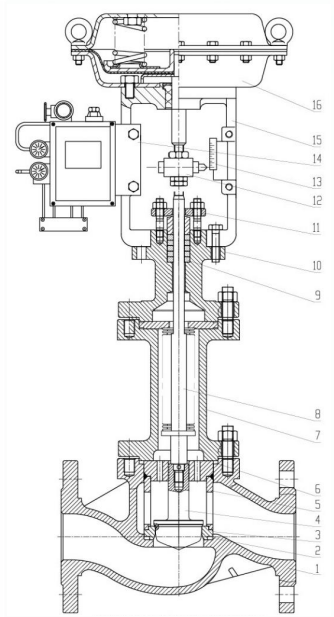

結構型式

主要性能指標

流量特性 flow characteristics	≤DN25	金屬閥座 Metal valve seat ring	高精度 High accuracy	等百分比特性(%)和線性特性(1) Equal percentage character (%) and linear character (1)
		軟閥座 Soft seat ring		等百分比特性(%)和線性特性(1) Equal percentage character (%) and linear character (1)
	≥DN32	金屬閥座 Metal seat ring	高容量 High capacity	等百分比特性(%)和線性特性(1) Equal percentage character(%) and linear character (1)
		軟閥座 Soft seat ring
		金屬閥座 Metal seat ring	高精度 High accuracy	等百分比特性(%)和線性特性(1) Equal percentage character (%cf)and linear character (Icf)
		軟閥座 Soft seat ring
可調范圍 Adjustable range		50:1(Cv≥0.25)、30:1(Cv≤0.16)
泄漏等級 Leakage level		硬密封(hard sealing):標準(standard)Class IV,特需(special)Class V			軟密封(soft sealing): Class VI
基本誤差 Fundamental error		標準型：±1.5%(帶定位器);伸長型：±2.5%(帶定位器)
回差 Backlash		標準型：±1.5%(帶定位器);伸長型：±2.5%(帶定位器)
死區 Dead zone		標準型：±0.6%(帶定位器);伸長型：±1%(帶定位器)
始終點偏差 Start point deviation		±2%(帶定位器)
額定行程偏差 Rated travel deviation		±2%(帶定位器)
